產品中心

DC-DC電源

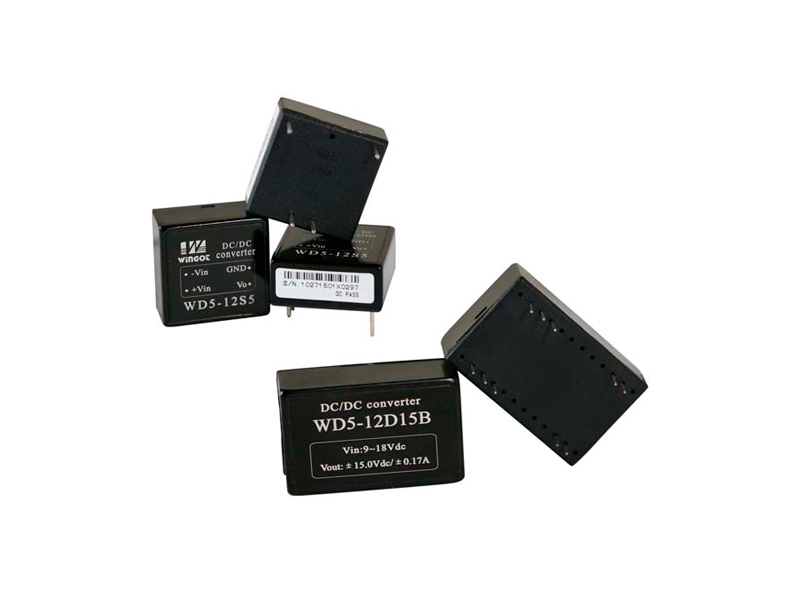

DC-DC電源模塊WD5系列5W

典型性能: 5W輸出功率; 寬電壓輸入; A封裝產品尺寸1X1 inches(25.4X25.4X11.2mm); B封裝產品尺寸1.25X0.8 inches(31.8X20.32X11.2mm); 輸入輸出隔離; A、B兩種小型化封裝
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

4.5-75

輸出電壓精度 %

Vo1:±1

Vo2:±3

負載調整率 %

Vo1:±0.5

Vo2:±4.0

電壓調整率 %

Vo1:±0.2

Vo2:±1.5

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Other:100

工作殼溫

-40℃ - +95℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vdc

輸出-殼:500Vdc

MTBF

2×106

安規要求

GB 9254-2008

  產品選型

型號

輸入電壓 Vdc

輸出電壓

Vdc

輸出電流

A

效率%

容性能力

UF

WD5-6S5

4.5-9

5.05

1

76

2200

WD5-6S7V8

7.8

0.64

78

2200

WD5-6S12

12

0.42

80

470

WD5-12S5

9-18

5.05

1

78

2200

WD5-12S12

12

0.42

81

470

WD5-12S15

15

0.33

81

470

WD5-12S24

24

0.21

83

220

WD5-24S5

18—36

W:9-36

5.05

1

80

2200

WD5-24S12

12

0.42

82

470

WD5-24S15

15

0.33

82

470

WD5-24S24

24

0.21

84

220

WD5-48S5

36-75

W:18-75

5.05

1

80

2200

WD5-48S12

12

0.42

82

470

WD5-48S15

15

0.33

82

470

WD5-48S24

24

0.21

84

220

WD5-12D5

9-18

+5.05/-5.05

+0.5/-0.5

76

2200/2200

WD5-12D12

+12/-12

+0.21/-0.21

77

470/470

WD5-12D15

+15/-15

+0.16/-0.16

77

470/470

WD5-24D5

18-36

+5.05/-5.05

+0.5/-0.5

76

2200/2200

WD5-24D12

+12/-12

+0.21/-0.21

81

470/470

WD5-24D15

+15/-15

+0.16/-0.16

81

470/470

WD5-48D5

36-75

+5.05/-5.05

+0.5/-0.5

78

2200/2200

WD5-48D12

+12/-12

+0.21/-0.21

81

470/470

WD5-48D15

+15/-15

+0.16/-0.16

83

470/470


  注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。

  注2:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。

  注3:滿足安規要求需要外圍電路,詳見產品單頁說明書。

  外型尺寸

  A封裝

  B封裝

  管腳定義

管腳

功能(單路)

描述(單路)

功能(雙路)

描述(雙路)

1

+Vin

輸入正

+Vin

輸入正

2

-Vin

輸入負

-Vin

輸入負

3

-Vo

輸出負

Vo2

2路輸出

4

NP

無此管腳

COM

公共端

5

+Vo

輸出正

Vo1

1路輸出

A封裝



管腳

功能(單路)

描述(單路)

功能(單路)

描述(雙路)

1

NP

無此管腳

NP

無此管腳

2

-Vin

輸入負

-Vin

輸入負

3

-Vin

輸入負

-Vin

輸入負

9

NC

空管腳

COM

公共端

10

NC

空管腳

NC

空管腳

11

NC

空管腳

Vo2

2路輸出

14

+Vo

輸出正

Vo1

1路輸出

15

NC

空管腳

NC

空管腳

16

-Vo

輸出負

COM

公共端

22

+Vin

輸入正

+Vin

輸入正

23

+Vin

輸入正

+Vin

輸入正

B封裝
