◆ 軍事裝備 ◆ 通信系統 ◆ 船艦、車載系統 ◆計算機系統

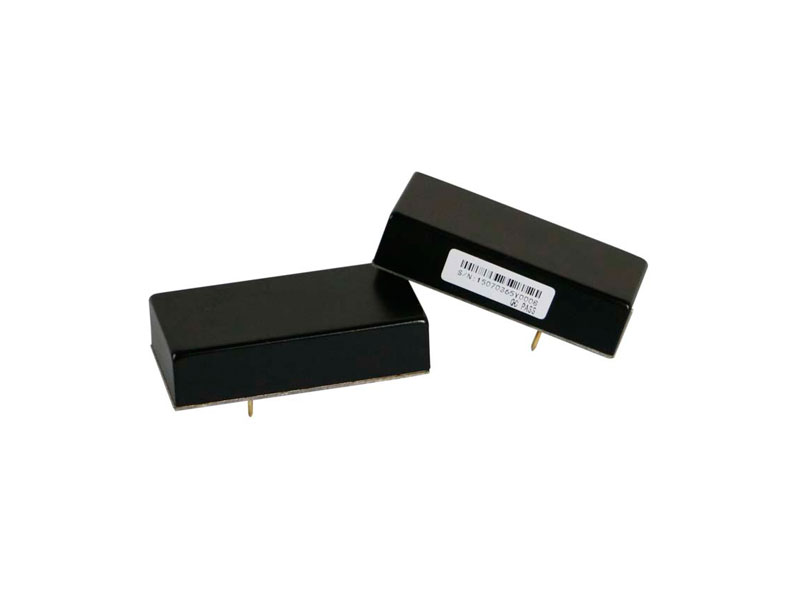

產品性能
|
輸入電壓 Vdc |
9-36 |
|
|
輸出電壓精度 % |
Vo1：±1 |
|
|
Vo2：±3 |
||
|
負載調整率 % |
Vo1：±0.5 |
|
|
Vo2：±4.0 |
||
|
電壓調整率 % |
Vo1：±0.2 |
|
|
Vo2：±1.5 |
||
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
|
Other：100 |
||
|
工作殼溫 |
-40℃ - +105℃ |
|
|
開關頻率KHz |
300 |
|
|
短路保護 |
長期短路自恢復 |
|
|
隔離耐壓 |
輸入-輸出：1500Vdc |
|
|
輸入-殼：1500Vdc |
||
|
輸出-殼：500Vdc |
||
|
MTBF |
3×105 |
|
|
安規要求 |
GB 9254-2008 |
|
|
軍用常規產品命名規則 |
||
|
例如：WD25-24S12 G注① A注② |
||
|
質量等級注① |
||
|
D級 |
工業級篩選 |
|
|
G級 |
普通軍級產品 |
|
|
H級 |
軍級產品 |
|
|
K級 |
航天級產品 |
|
|
溫度等級注② |
工作殼溫℃ |
工作環溫℃ |
|
A級 |
-40 - +95 |
-40 - +55 |
|
B級 |
-40 - +95 |
-40 - +70 |
|
C級 |
-55 - +95 |
-55 - +70 |
|
D級 |
-40 - +105 |
-40 - +85 |
|
E級 |
-55 - +105 |
-55 - +85 |
|
F級 |
為客戶特殊定制溫度范圍 |
|
產品選型
|
型號 |
輸入電壓 Vdc |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WDJ10-12S3V3 |
9-18 |
3.3 |
2 |
85 |
2200 |
|
WDJ10-12S5 |
5.05 |
2 |
85 |
2200 |
|
|
WDJ10-12S12 |
12 |
0.84 |
82 |
470 |
|
|
WDJ10-12S15 |
15 |
0.67 |
82 |
470 |
|
|
WDJ10-12S24 |
24 |
0.42 |
81 |
220 |
|
|
WDJ10-24S3V3 |
18-36 W:9-36 |
3.3 |
2 |
85 |
2200 |
|
WDJ10-24S5 |
5.05 |
2 |
85 |
2200 |
|
|
WDJ10-24S12 |
12 |
0.84 |
82 |
470 |
|
|
WDJ10-24S15 |
15 |
0.67 |
82 |
470 |
|
|
WDJ10-24S24 |
24 |
0.42 |
83 |
220 |
|
|
WDJ10-12D5 |
9-18 |
+5/-5 |
+1/-1 |
78 |
2200/2200 |
|
WDJ10-12D12 |
+12/-12 |
+0.42/-0.42 |
80 |
470/470 |
|
|
WDJ10-12D15 |
+15/-15 |
+0.34/-0.34 |
80 |
470/470 |
|
|
WDJ10-24D5 |
18-36 |
+5/-5 |
+1/-1 |
79 |
2200/2200 |
|
WDJ10-24D12 |
+12/-12 |
+0.42/-0.42 |
80 |
470/470 |
|
|
WDJ10-24D15 |
+15/-15 |
+0.34/-0.34 |
81 |
470/470 |
|
|
WDJ16-12S3V3 |
9-18 |
3.3 |
4.8 |
86 |
4700 |
|
WDJ16-12S5 |
5.05 |
3 |
86 |
2200 |
|
|
WDJ16-12S12 |
12 |
1.25 |
83 |
1000 |
|
|
WDJ16-12S15 |
15 |
1 |
83 |
470 |
|
|
WDJ16-12S24 |
24 |
0.63 |
83 |
470 |
|
|
WDJ16-24S3V3 |
18-36 W:9-36 |
3.3 |
3 |
85 |
4700 |
|
WDJ16-24S5 |
5.05 |
3 |
85 |
2200 |
|
|
WDJ16-24S12 |
12 |
1.25 |
83 |
1000 |
|
|
WDJ16-24S15 |
15 |
1 |
83 |
470 |
|
|
WDJ16-24S24 |
24 |
0.63 |
84 |
470 |
|
|
WDJ16-12D5 |
9-18 |
+5/-5 |
+1.5/-1.5 |
80 |
2200/2200 |
|
WDJ16-12D12 |
+12/-12 |
+0.63/-0.63 |
82 |
470/470 |
|
|
WDJ16-12D15 |
+15/-15 |
+0.5/-0.5 |
82 |
470/470 |
|
|
WDJ16-24D5 |
18-36 |
+5/-5 |
+1.5/-1.5 |
80 |
2200/2200 |
|
WDJ16-24D12 |
+12/-12 |
+0.63/-0.63 |
82 |
470/470 |
|
|
WDJ16-24D15 |
+15/-15 |
+0.5/-0.5 |
82 |
470/470 |
注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。
注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

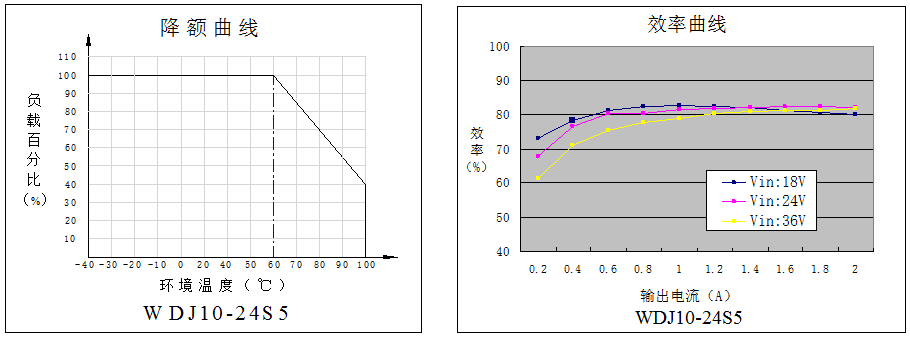

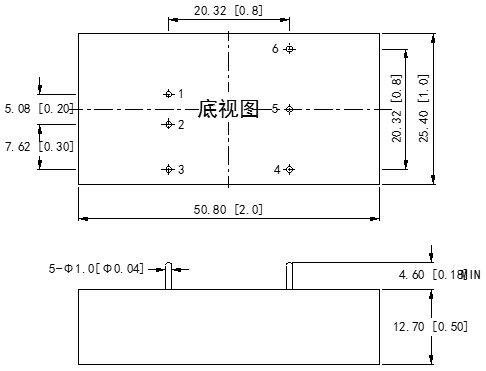

外型尺寸
管腳定義
|
管腳 |
功能(單路) |
描述(單路) |
功能(單路) |
描述(雙路) |
|
1 |
+Vin |
輸入正 |
+Vin |
輸入正 |
|
2 |
-Vin |
輸入負 |
-Vin |
輸入負 |
|
3 |
NP |
無此管腳 |
NP |
無此管腳 |
|
4 |
-Vo |
輸出負 |
Vo2 |
2路輸出 |
|
5 |
NP |
無此管腳 |
COM |
公共端 |
|
6 |
+Vo |
輸出正 |
Vo1 |
1路輸出 |
